Apie audio 3.5mm kištuko pajungimą

Sveiki

Pastebėjau kad iš pradedančiūjų tarpo daug kam kyla klausimų dėl pajungimo į stiprintuvą ir jo kontaktų iždėstymo.

Taigi viršuje matome 3,5mm kištuką.

 O čia šiokia tokia schema kur koks kontaktas.

Če pvz. kaip jungti prie stiprintuvo (paspaudus ant paveikslėlio turi pasididinti)
Jei kils daugiau klausimų klauskit komentaruose.


Ir pabaigai Aš neprisijimu jiokios atsakomybės už padarytas klaidas ir sugadinta techniką

Taigi nelaboji Rugsejo 1

Taigi kaip jau ir nenaujiena kad sendien Rugsejo nelaboji linkiu per ja nesivoliot patvoriais ir kad is po jos nedrebetu rankos :D aisku kaip ir visi bla bla bla geru pazymiu ir panasiu dalyku.

ICL7107 Padielka ar orginalas?

Sveiki


Taigi gan senokai nieko neršiau tai nusprendžiau aprašyti kokios patirties teko užtureti. Bus daug foto.

Prieš metus ar du buvau sugalvojes i automobili padaryti voltmetra kad butu galima stebeti akumuliatoriaus bukle.


Taigi nusprendžiau daryti su ICL7107.

Nusipirkes vienoje iš Lietuvos elektronikos prekių parduotuviu mikroschema pradėjau lituoti.
Sulitaves visas detales ir patikrines, pajungiau ir ka jūs galvojat veikia? Dėje teko nusivylti ijungus ne tik kad nerode įtampos bet ižvis kaškokį heroglifa rodė. Pradėjau ieškot klaidu...
Pertikrinau apie 10kartų ir viskas lyg OK. Taigi numečiau aš tą voltmetrą į šoną geresniems laikams nes mikroschema buvo neorginali ir dar net normaliai neparašyta ant jos ICL7107.

Laidas kuris eina nuo platos tai jis jūngėsi su indikatoriais, dabar šiuo metu jie nujimti.



 Taigi maždaug po metu pamačiau skelbimą kad vienas forumietis pardavineja orginales ICL7107

Taigi nusprendžiau nusipirkti bet šį kart buvo ne paprastame korpuse DIP o PLC.

Naudojant universalias montažines plokštes ar šeip norint prabandyt ant maketavimo plokštes kyla problemų nes kontaktai arti vienas kito taigi nusprendžiau viska išspresti paprastais laidukais kurių prilituot teko 40-dešimt. Kaip paskui tik pastebėjau kad du laidukus be reikalo prilitavau nes jie niekur nesijiungė.

Štai kaip viskas atrodo.

Paskui pradėjau kaišiot laidus į maketavimo plokštę.

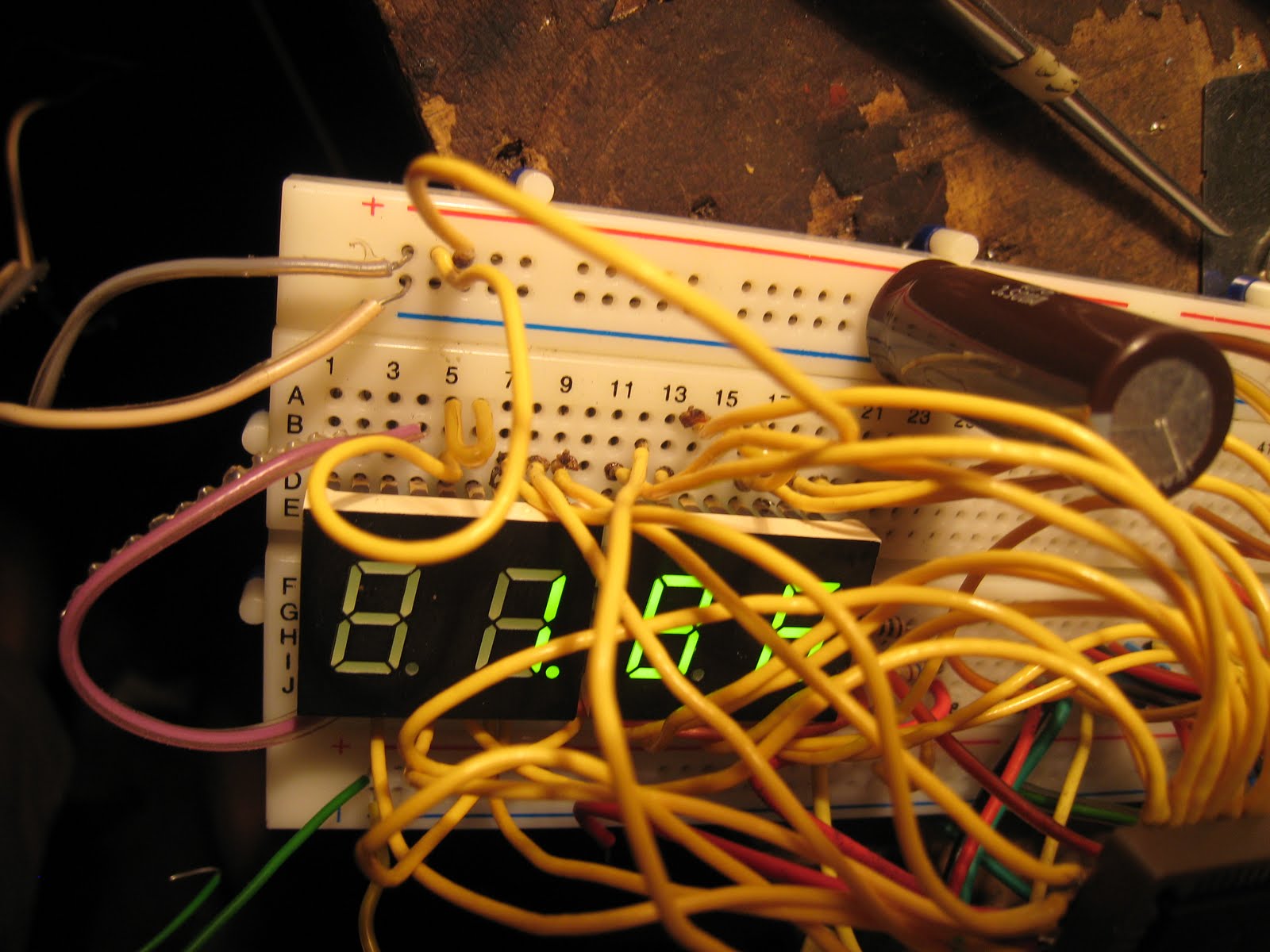

Ir viska sujungus...

Tiesa kad skaitmenys kolkas plaukioja tai yra dėl to kad naudojau litavimo pasta ir kaip eina suprast jinai tarp kotaktų sudaro parazitinį talpumą ir kitokias nesamones todėl kai lituosiu ant plokštės reikės naudot kalifonija.

Nuoroda su schema -Čia- naudojant PLC korpusą kontaktų reikšmės skiriasi todėl reikia žiūrėti datašytą

Nepavykias LCD gaivinimas

Taigi nusipirkau LCD su 20colių įstrižaine be maitblokio. Taigi pritaikes maitbloki pajiungiau o galvoju viskas OK :D iš pirmo žvilgsnio viskas ok sėdžiu aš prie kompo apie valanda ir pradeda mirguoliut kairys šonas kuo toliau tuo labiau. Pasiskaitinėjas Vabolio bloge supratau kad įra du varijantai plata arba matricai kapėc. Nu aišku viltis miršta paskutinė pabandžiau pašyldyt pagrindini BGA čipa iki kol pradeda plaukiot :D .Taigi pašildžiau privares fliuso surinkau ir nešu atgal . Parsinešias isijiungiu ir sėdžiu apie pora valandu ir tik žiuriu vėl tas pats pradeda darytis. Nu galvoju tada matricai fsio galvoju patikrinsiu. O patikrinimas mano laabai paprastas su rankos plaštaka per galine sienele pliaukšt ir žiuriu atsisistato bet po keliu sekundžiu vėl tas pats. Taigi degnozė aiški matricai išaušus paskutinioji... O žemiau galit pažiurėti video kaip atrodo bet čia tik pradžia o dar palaukus ižvis juoda juosta pasidaro...

Pačia pirma diena nesklandumai

Taigi pradejau ršyt į šį blogger ir problemos kurios pasireiškė tuom kad negalėjau prisijungti prie savo blogo ir jį redaguoti. Ir dar dingo kai kurie pranešimai nu žiurėsim jei taip ir toliau tai čia nieko gero nebus...

Potenciometras

Pastebejau kad pradedantiems elektronikoje kartais kyla klausimu kaip jis veikia ir kaip ji jungti. Taigi bandysiu paaiškinti. Potenciometrai dažniausiai naudojami garso aparaturoje ir visokiem suderinimams bet aš dabar aprašysiu apie garso potenciometra.

Čia matome mono potenciometra. Mono reiškia vienas

Čia matome potenciometro vidų. Tarkim potenciometras 100 kiloomų. Tarp kojų A ir B varža visa laika ir bus 100 kiloomų. Tačiau tarp A ir C arba C ir B kojų varža gali kisti tai prilauso nuo to i kuria puse suksime rankenėle o kartu su rankenėle judės ir kontaktas. Tarkim sukam rankenėle i dešne puse tai tarp kojų A ir C varža didės o tarp kojų C ir B atvirkščiai mažės. O jeigu rankenėle suksime i kaire puse procesas bus atvirkščias. Pavyzdžiui norime pajungti prie garso stiprintuvo mp3 grotuva o garsa reguliuoti potenciometru. Taigi prie A kojos jungiame minusa nuo mp3 ir stiprintuvo minusa arba kitaip sakant GNT. Prie C kojos jungiame stiprintuvo inejimo signalo pliusa. Prie B jungiame mp3 isejimo pliusa.

Čia nupiešiau šiokia tokia schemuke nu bet kam reikes supras. Jei iškils papildomu klausimu rašykit komentaruose. Ir apsisaugojimui nuo atsakomybes. As neprisijimu jiokios atsakomybes uz jusu padarytas klaidas ir sugadinta technika.

LCD lempu inverteris DIY :D

Sveiki gan ilgokai nieko nerašiau tad nusprendžiau šį tą parašyti. Neseniai nusipirkau LCD ekrana kuriam reikia naujo lempų inverterio. Taigi nusprendžiau daryti pats. Išpradziu griebiau už man gerai pažystamos NE555. Bet rezultatas tikrai netenkino tranzai kaito ir degė viens po kito. Taigi pasikonsultaves su Elektronika.lt forumo dalyviais labai padėjo RVRSS ir paklauses patarimo nusprendžiau daryti su TL494. Ši mikrė daug kam senai pažystama. Aš asmeniškai ja panaudojau pirma kart. Taigi nusipiešiau pirmaja schema kuri atrode taip

Bet su sita schema viskas atsikartojo kaip ir su NE555. Bet mazdaug to ir tikejausi nes iskart man sake kad reik daryt riguliavima. Taigi antroji schema atrodo sitaip

Na su sita schema viskas buvo kitaip. Tranzam net nereike ausinimo nes srove tik 0,1A prie 13v taigi rezultatas mane tenkino. Bet istikruju schema nera pilnai isbaikta nes +5V pajimti is stabilizatoriaus o juos kuo pukiausiai galima pajimt nuo 14-tos kojos. Ir daznis per mazas reiks bandyt pakelt. Ka gali zinot gal dar geresniu rezultatu pasieksiu.

 Papildyta: buvo ir pratesimas antra dalis dėja jos nepavyko išsaugoti kai perkelinėjau iš senojo blogo.

Koloneliu gamyba

Čia bus kopija jau turimu koloneliu kaškokiu rusišku. Bet kadangi jos stovi tėvų kambarį tai nusprendžiau pasidaryt i savo kambari. Tėvų kambarį jos veikia nuo dviejų TDA2003 ir žemu duoda neblogai nors pakabintos palubei. Tai logiškai mastant mano dvigubai mažesniam kambarį turetu langai barškėt. O už sienos gyvenanti močiutė pradėt staukt chi chi juokauju žinoma. Stiprintuvas bus iš teliko ištrauktas dviejų TDA 2040 stiprintuvas. Kad nereiktų daryt dezės stipriui tai sugrūdau ji i savo PC dėze chi chi cia tai nejuokauju. Plokstės panaudojau nuo senų baldų. Cia kur žemiau esancios nuotraukos bus tai čia pradzių pradžia tik lentų išsipjovimas.



Čia išpjautos lentos.

O čia tik taip sudėta pasižiūrėt vaizdelį kaip atrodys. Faniera buvo nudažyta baltai kaip ir matosi šitoi nuotraukoi. Taigi nusprendziau dažus nubružyt su bulgarke (kampiniu šlifuokliu) . Kai bružinau dažus tai rusį buvo neymanoma kviepuot taigi teko bružyt lauke.

Kaip matome šitoi nuotraukoi jau suklijuota, išpjauta skylė ir nubrūžyti dažai vienu žodžiu paruošta dažymui.

O čia tika nudažyta. Garsekalbius desiu apvalius kaip jau galima suprast iš skylių. Garsekalbiai nuo rusiškų televizorių. Išpradžių buvo mintis dėt pailgus.

Tokius kaip nuotraukoi bet atsisakiau šitos minties nes pridėjus pasimatė kad jie nelabai kaip žiūrėsis prie daromų dežių na bentjau man taip pasirodė

Na čia galutinis rezultatas. Aišku audiofilinėm kolonėlėm neprilygsta bet man kolkas bus gerai..

Aukstos itampos auksto daznio saltinis NE555

Tai labai paprasta schema. As ja rinkau seipsau del pasizaidimo. Pajimta is danyk puslapio.

Tranzas irfz44n. Trafukas nuo televizoriaus arba crt monitoriaus kineskopo. As trafuka pjemia nuo nesiojamo televizoriaus silelio tipo, tik kad maximinis. Pirmine suvyniojam patys ant serdies kokias 6 vijas ir pilnos akys nes daznis pakankamai didelis. Seip per nagus kerta gerai. Silpnesnes sirdies zmonem nepatartina zaist su tokiais dalykais ir izvis su aukstom itampom nes pasekmes gali buti MIRTINOS. As neatsakau uz pasekmes naudojan si prietaisa. O cia zemiau kelio nuotraukos ir video.



Video

www.youtube.com/watch?v=SLH3gNn2Rd8

LM338 Laboratorinis reguliuojamas maitinimas 5A 1.25V-30V

Tai labai nesudetingas stabilizuotas maitinimo saltinis. Mikroschema kainuoja 6 arba 18lt priklauso nuo korpuso as pirkau pigesne. Mikroschema atlaiko net 5 amperus, Itampos reguliavimas nuo1.25v iki 30v. Stai schema pajimta is elektronika.lt
R1 potenciometras 5k bet as dejau 10k. R2 240 omu bet asdejau 220 omu nes neturejau 240. C1 patartina det 14000uF arba 10000uF 40V kondensatorius bet as dejau 300uF. C3 0.1uF ir C4 0.01uF as pridejau elektrolitiniu penkis po 1000uF. BR1 patartina det 10A tilteli as sulitavau tilteli is dijodu isluptu is televizoriaus inpulsinio maitinimo. Nepaisant pakeitimu viskas veikia is pirmo karto.

 Trafa patartina det apie 100w. Antrine apvija 5A ir 24V. As dejau mazesnes itampos nes mano trafas buvo padarytas is droselio. Droselis isluptas is rusisko itampos lygintuvo. Kuri anksciau naudodavo televizoriams kad vaizdas nemirguliuotu. Pirmine reikejo davyniot nes butu svile jei tiesiai jungciau. Antrine visa vyniojau pats tai man iki 24V pritruko vielos tai isejo 15V trafas. Kolkas uztenka bet kai turesiu vielos pakankamo storio davyniosiu. Arba darysiu inpulsini maitinima. Bet ne sendien.

AN6884 Garso lygio indikatorius 10Led

Tai nesudetingas garso lygio indikatorius. Naudojant neorginales mikres (lietuvoi kitokiu nera) gali kilti problemu. Aš dariau su 10 ledų naudodamas viena mikrę. Mano perdaryta schema pagal 10 led.



O čia žemiau orginali schema su lentele pagal kuria parenkama R varža bet pagal mano pateikta schema tiesiog naudot dvigubai mažesne ir viskas. Lentelė.

Dar zemiau jau gatavo daikto nuotraukos.

TDA8560Q mano pirmasis stiprintuvas.

Tai pirmas stiprintuvas darytas mano rankom. ant montazines plokstes pries tai darydavau pakabinama montaza. Kuris turi laibai daug trukumu. Sito stiprintuvo nuotrauku nera nes ji pardaviau. Si schema ner patikima ir gan kaprizinga maitinimo trukciojimams. Ji veikia nuo 9V iki 18V virsijus itampa insijungia apsauga ir stiprintuvas atsijungia. Dar turi ir perkaitimo apsauga kuri man pirmaji karta kaskodel nesuveike. Del mano maitinjimo nepastovumo i viena kanala pradejo parasimusineti nuolatine itampa ko pasakoja degino garsekalbius. Bet sugalvojau uzdet kondensatoriu pliusu i isejima ir itampa vel tik kintama po to tuojpat ji pardaviau. Jis sekmingai dirba iki siol. Stai schema.

Schema turi dar viena trukuma ijungimo metu buna bumsejimas apie 5s kai jis dingsta tik tada pradeda grot muzika bumsejimo metu buna didziausiais energijos sunaudojimas.

Perkeltas dienorštis iš blogas.lt

Sveiki tai mano asmeninis blogas čia stengsiuosi aprašyti savo daromus projektus susijusius su ELEKTRONIKA ir ne tik.   Rašykit jei pastebėsit gramatiniu klaidu ar šeip neatitikimų šitame naujame bloge stngsiuosi rašyt su visom ą č ę ė į š ų ū ž
